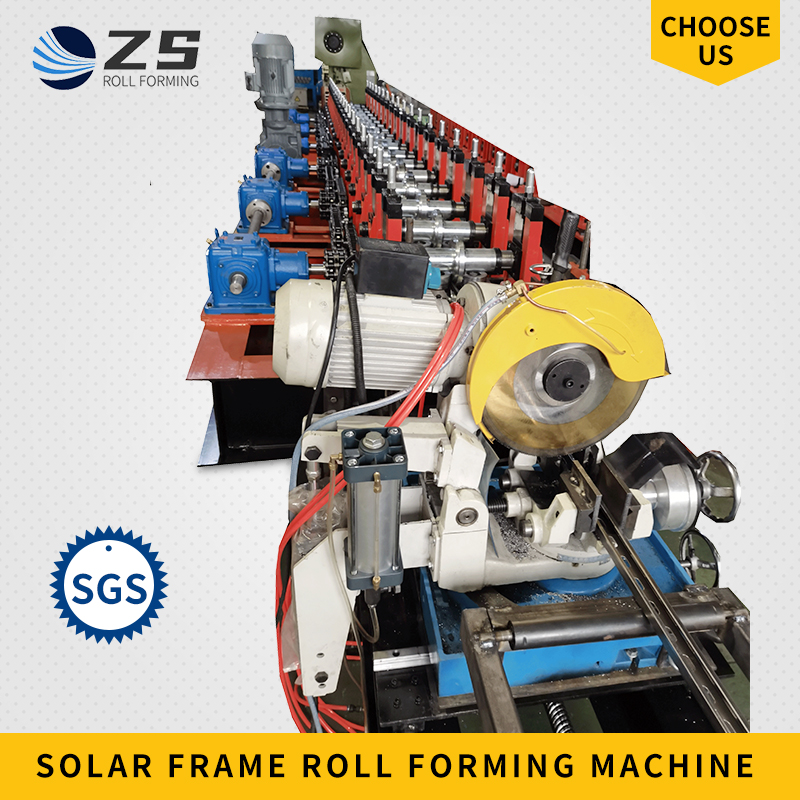

Máquina formadora de rolo de painel solar

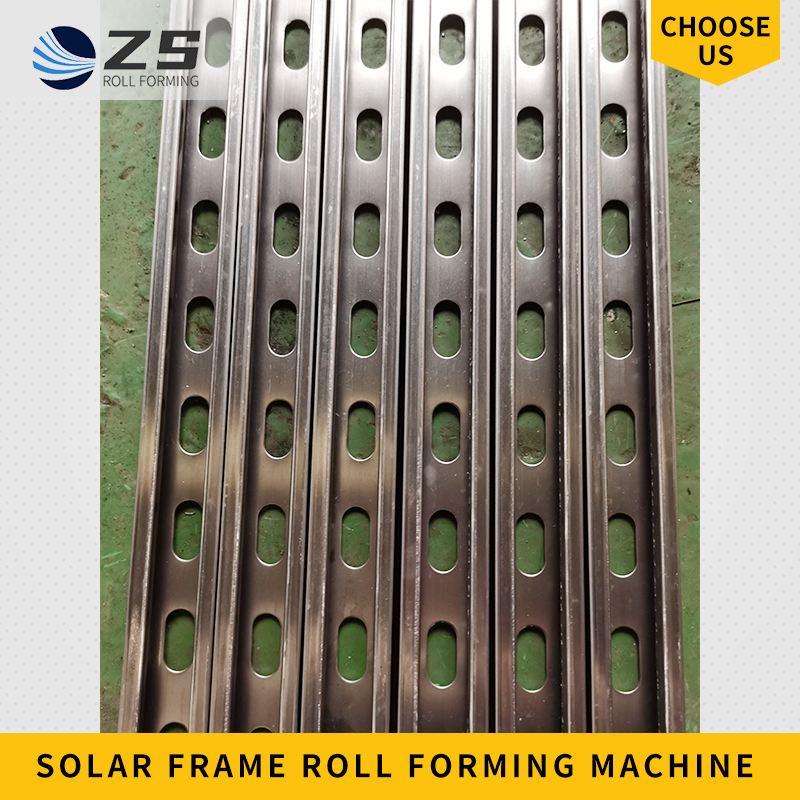

O suporte de suporte fotovoltaico feito por Zunsheng Roll Forming Machine é um canal de aço formado por rolo de suporte de montagem solar que é usado como energia solar
suporte de painéis ou construções para fins estruturais.O canal é formado a partir de tiras de bobina de metal e, em seguida, rolado formado pelo canal estrutural
perfiladeira em uma seção de canal aberto com bordas para fornecer rigidez adicional.
Zunsheng Painel de suporte de montagem solar A máquina de canal deve formar canais de suporte de 1,5 mm a 2,5 mm com os tipos necessários.

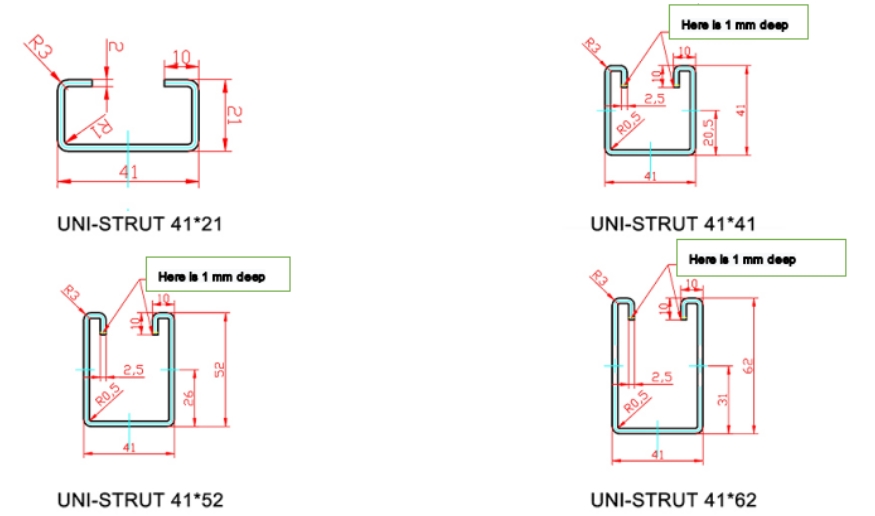

a máquina é capaz de produzir 2 ou 3 ou mais tipos de canal de suporte ajustando o molde formador de rolo.Os tamanhos padrão dos canais de suporte são: 41*41, 41*21 e também alguns formatos personalizados.

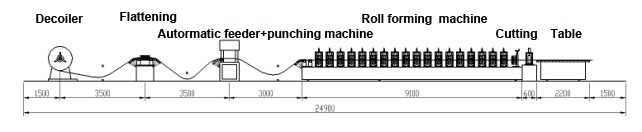

Fluxo de trabalho:
Debobinador elétrico --- Praia de entrada automática --- Máquina de perfuração----- Máquina formadora de rolo --- Mecanismo de corte automático ---
Gabinete de controle de computador --- Tabelas de execução
Especificação:
| Não. | Parâmetros principais | Parâmetros do moinho formador de rolo |
| 1. | Largura efetiva | 41mm | Estações Formadoras | 22 etapas |
| 2. | Tolerância efetiva de largura | ±0,5 mm | Base | H450 |
| 3. | Espessura do material | 2,0-2,5mm | Espessura da parede lateral | Quadro de fundição Q235 t18mm/ |
| 4. | Espessura de inspeção
| 2,0 mm | Diâmetro do eixo | φ75/85mm
|
| 5. | Material de Aplicação | Chapa Galvanizada (GI)
Aço laminado a frio (CRC) | Potência do motor principal | 15 kW |
| 6. | Força de rendimento | Q235-Q550Mpa | Parafusos de parafuso | Nota 8.8 |
| 7. | Velocidade do produto | 12-18m/min | Tirante | ф22 Galvanizado |
| 8. | Tamanho Efetivo | Como Design do Cliente | Rolo | GCr15 (= aço EN31), usinado com precisão, revestido com cromo duro |
| 9. | Sistema de controle | Sistema de controle CLP | Modo de processamento | Tornos CNC, tratamento auditivo, revestido com cromo duro, com espessura de 0,04 mm |
| 10. | Material de teste | Zunsheng fornecerá o tamanho do material de alimentação para compra 2 semanas antes do teste da máquina |
Todas as peças para esta linha:

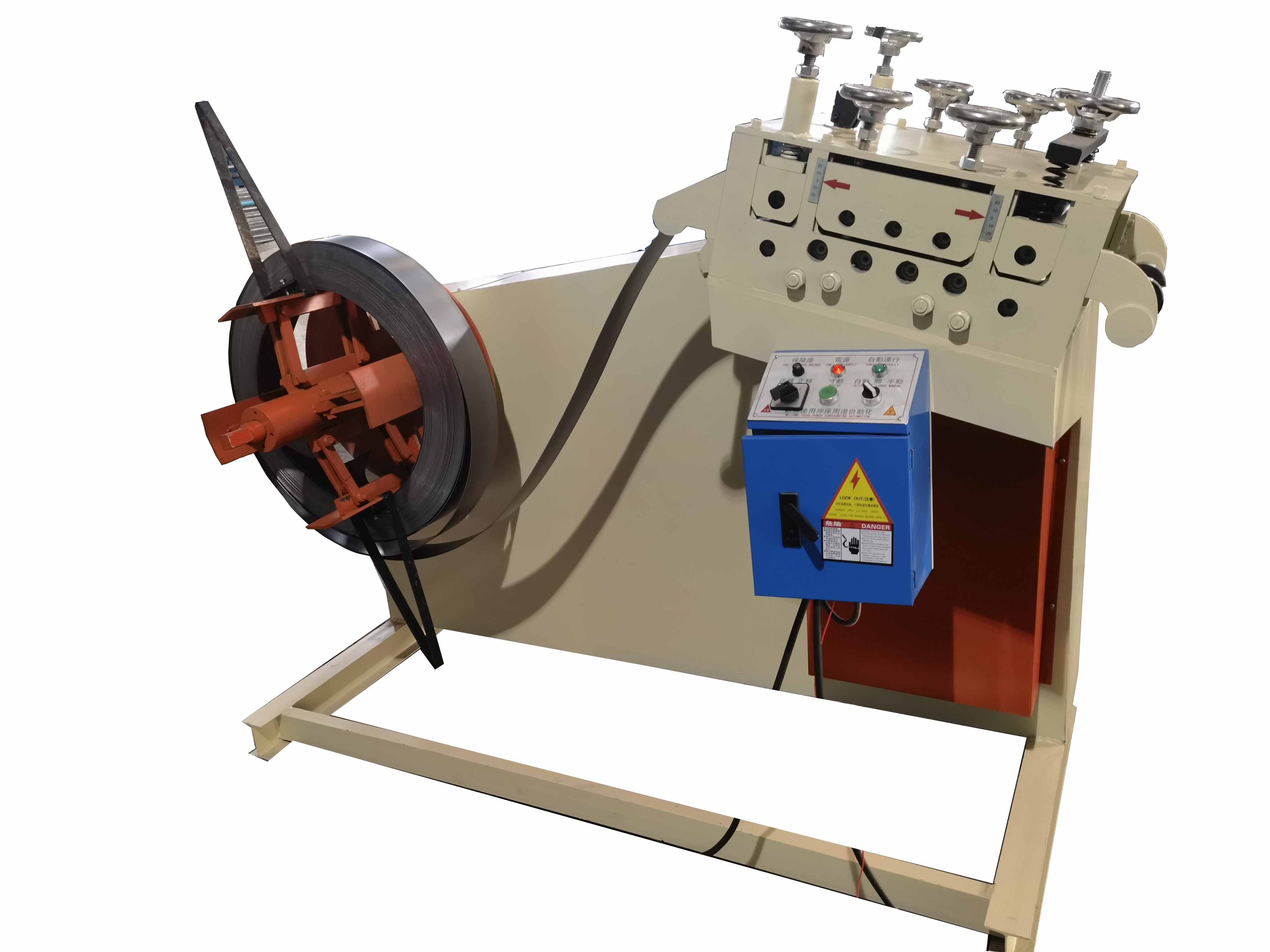

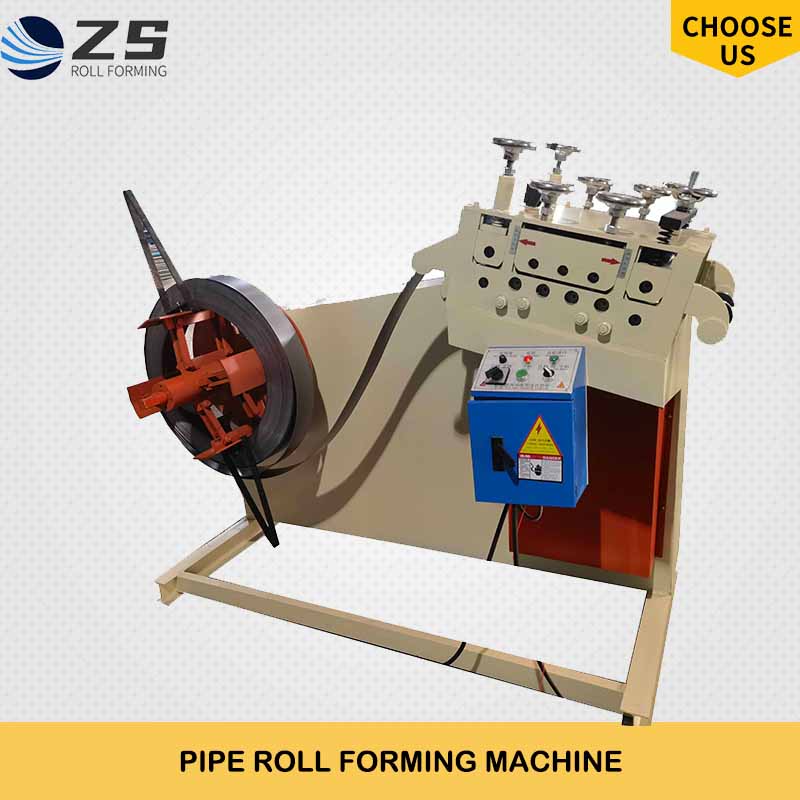

Desbobinador elétrico 3T com achatamento:

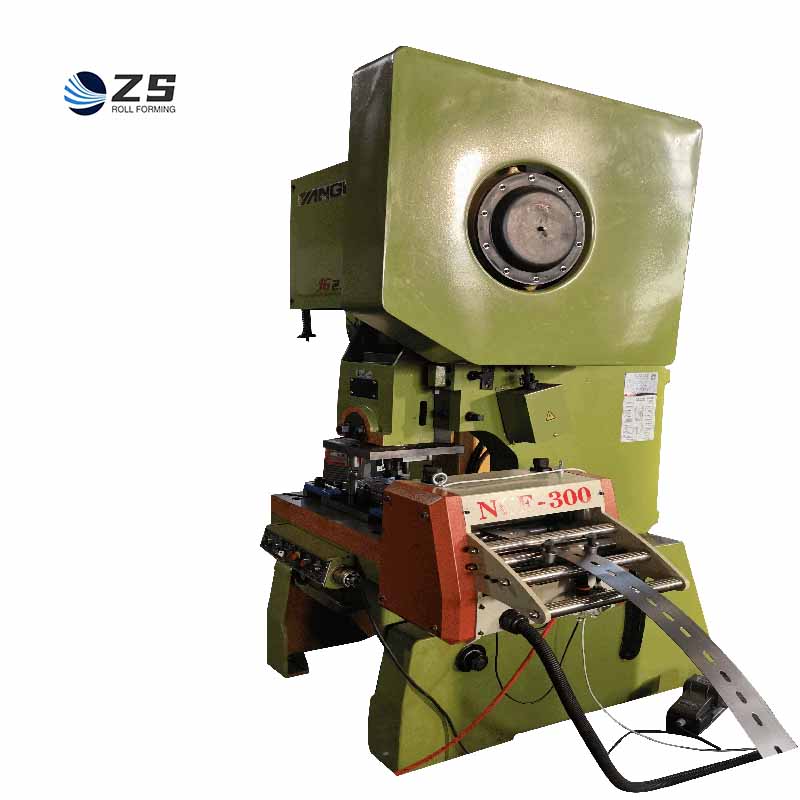

Máquina perfuradora com servo motor:

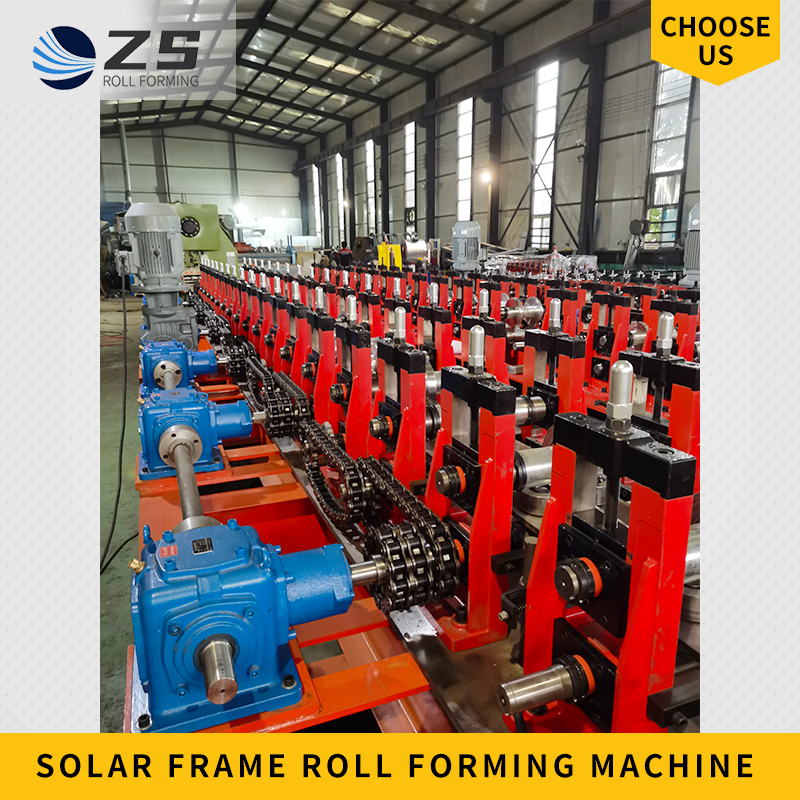

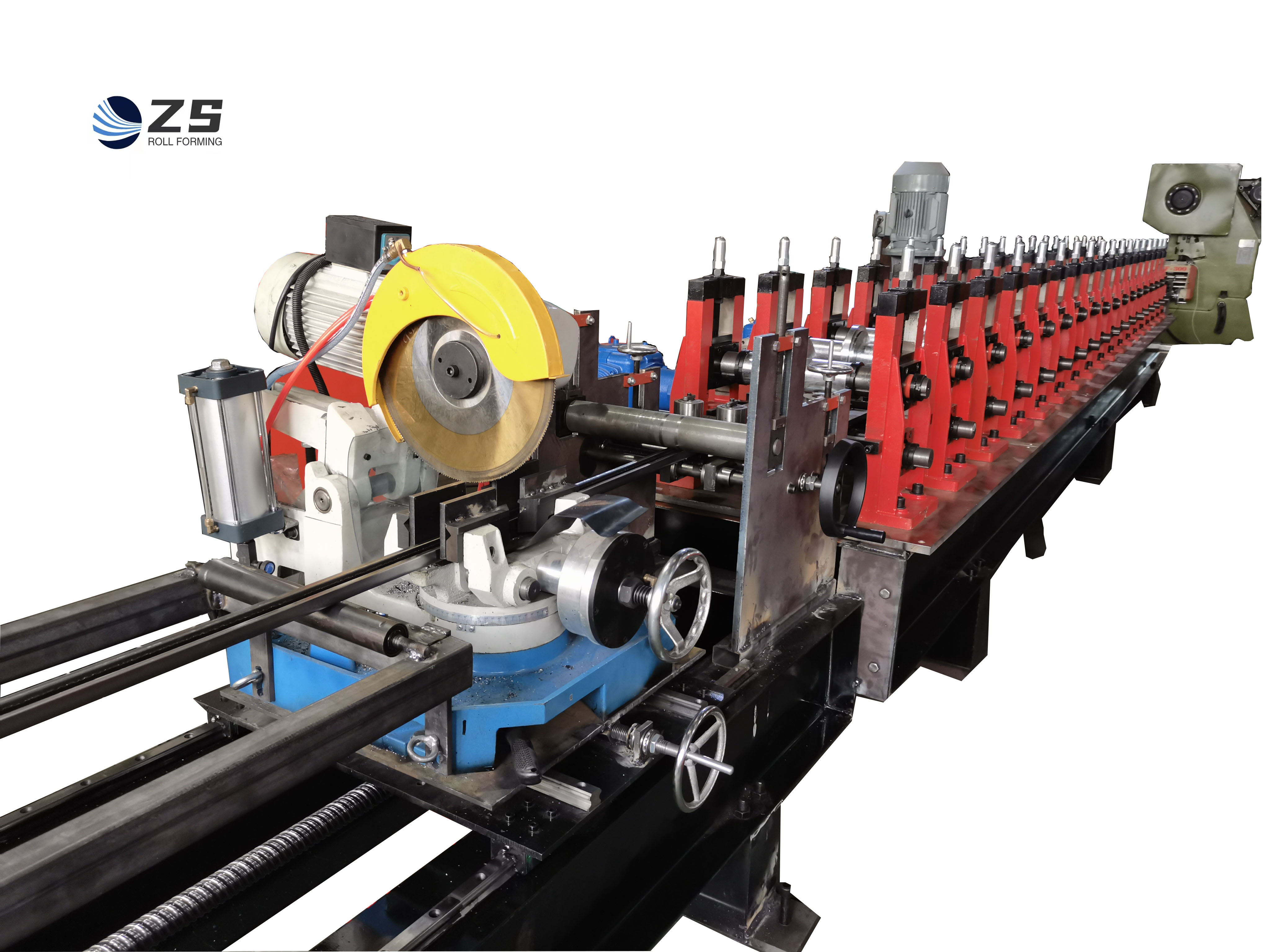

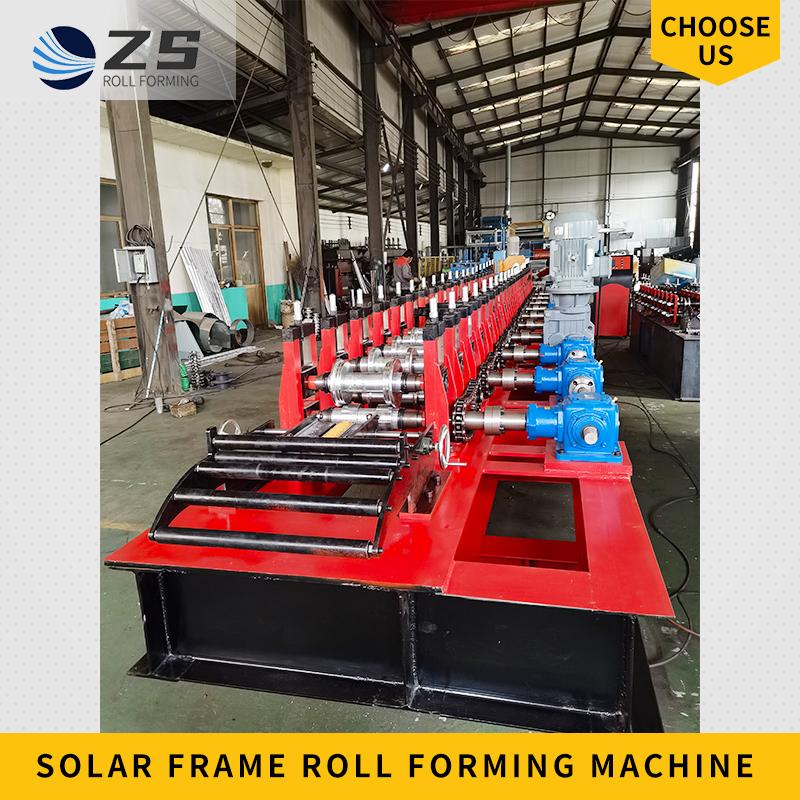

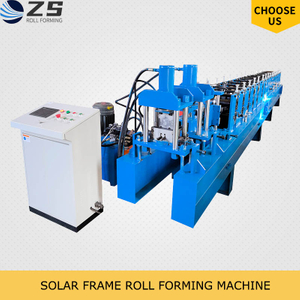

Máquina formadora de rolo principal:
PróUso do duto:

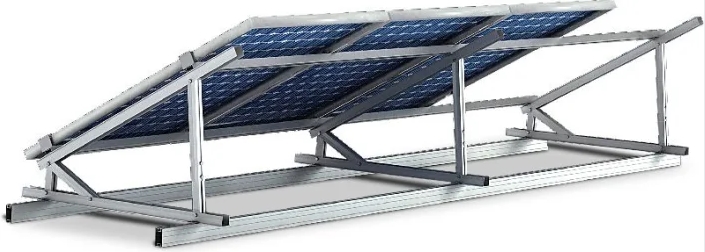

As estruturas de montagem solar são componentes críticos que garantem a eficiência de um sistema de energia solar em aplicações de serviços públicos e em telhados.Estas estruturas permitem que os painéis repousem confortavelmente no ângulo certo, o que ajuda a maximizar a geração de energia.
Vantagem:
1. Usamos uma estrutura de fundição ruim para a estrutura da máquina, não requer corte e soldagem, o que garante a precisão da estrutura do painel solar quando a máquina está funcionando.
2.Depois que todos os rolos e eixos são acabados por tornos CNC, eles são endurecidos e revenidos, então os tornos CNC são acabados novamente e, em seguida, são processados com precisão com retificadoras e, finalmente, são cromados. pode ser mais precisamente rolo de aço de calibre anterior.
3.Somos livres para escolher o estilo da máquina.Se o espaço da sua fábrica for limitado, você pode escolher nossa máquina embutida, PLC, bomba de óleo, motor, tudo embutido na estrutura da máquina, economizando espaço e bonito.
4. A máquina de fabricação está equipada com servo rastreamento para puncionamento e corte, o que não apenas atende às necessidades de personalização do cliente, mas também atende às necessidades de alta eficiência do cliente.
5. Podemos fornecer a você um conjunto completo de desbobinador elétrico, impressoras jato de tinta e máquina de embalagem em uma única parada, e podemos entregar tudo em um único contêiner.
