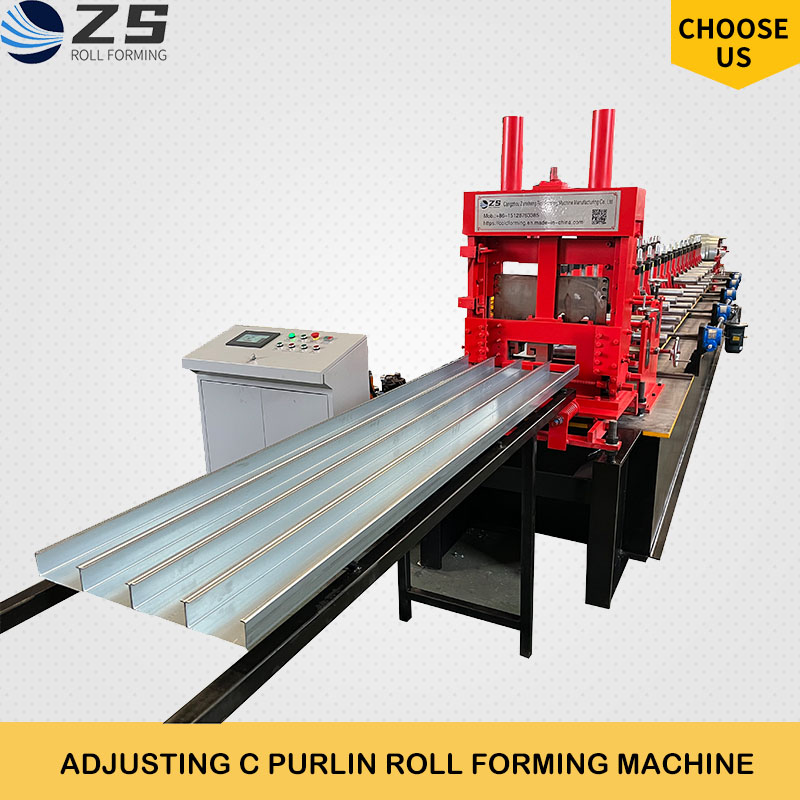

Rolo permutável automático do terça do quadro CZ do quadro metálico da construção de aço de Peb que forma a máquina
A máquina integrada de aço C/Z totalmente automática também é chamada de máquina de moldagem de intercâmbio C/Z e máquina de terça de intercâmbio C e Z.A máquina de perfil CZ totalmente automática fornece aos usuários equipamentos formadores de perfis altamente automatizados que podem realizar a produção intercambiável de dois modelos C/Z e perfis de diversas especificações em um curto espaço de tempo por controle de computador PLC.
Máquina de terça CZ de qualidade resistente, estrutura de estação de rolo de 48 mm:
Usamos estrutura inferior de soldagem de placa de aço de 10 mm, placa de aço de 30 mm para mesa inferior, superfície de processamento de máquina CNC.
Sistema de mudança automática de 7 unidades, inclui intercâmbio C&Z, alimentador, largura e altura:
Adicionamos pré-corte, quando o pedido é concluído, é bobina de corte automático, então pode economizar material:
Fluxo de trabalho:
Desbobinador elétrico ---- Sistema de pré-corte --- Sistema de nivelamento --- Máquina formadora de rolo ---- Sistema de perfuração ---- Máquina de corte automática ----- Sistema de controle de computador ----- Recebimento do produto Mesa
Especificação:
Não. | Item | Parâmetro |
1. |
| Espessura do material |
1,5-3,0 mm |
Tamanho do produto | Largura:75-300mm Altura : 40 - 100 mm |
2. | Especificações do desbobinador | Tipo | Tipo cantilever elétrico |
Máx.Capacidade | 5 toneladas |
ID da bobina | 480-520mm |
Máx.DE da bobina | ≤1000 mm |
Máx.Largura da bobina | ≤300 mm |
3. | Achatamento sistema | Grossura do quadro | 30mm |
Diâmetro do eixo | 80mm |
Haste Não. | Abaixo 4+até 3 |
Material do eixo | 45#aço, com tratamento duro HRC56 e revestimento cromado |
Diâmetro do eixo da bobina do alimentador | 100mm |
Alimentador eixo da bobina não. | 2 |
Material do eixo da bobina alimentadora | 45#aço, com tratamento duro HRC56 e revestimento cromado |
4. | Especificações da máquina | Velocidade de formação | 10-25m/min |
Estações Formadoras | 18 estações |
Material do rolo | Principal rolos usam GCr15, lado auxiliar rolo usa Cr12, com tratamento duro HRC58-60 e revestimento cromado. |
Material do eixo | 45#aço, com tratamento duro HB210-230 e revestimento cromado |
Diâmetro do eixo | Principal o eixo é de 90 mm, o eixo de mudança de tamanho é de 75 mm |
Formando Estrutura | Coluna Orientadora |
Estrutura de base | Soldagem de Aço |
Sistema acionado | Corrente,2 polegadas e 1,5 polegadas |
Potência do motor | Servo motor 37KW, marca Zhongchen, com Redutor K107, marca Shanghai Bojiang. |
Mudar Tamanhos de potência | 0,37KW*2,0,55KW*2,1,1KW*1,0,75KW*2 |
Tolerância de corte | ±2 mm |
Dimensão de instalação | 20~25M*2M |
Peso da máquina | 15 toneladas |
5. | Caixa de computador | CLP | Weikong |
Botão | Parada de emergência |
6. | Hidráulico | Poder de hidráulico | 11KW |
Resfriamento sistema | Fã |
Capacidade da Caixa | 300L |
7. | Pintar | Tinta básica | Anti Ferrugem |
Pintura de superfície | Azul + Preto |
8. | Outros | Proteção contra sobrecargas de motores elétricos |
Proteção contra curto-circuito |
380V/50HZ/Trifásico |
Uso de terça CZ:
Uma terça é uma viga ou barra horizontal que fornece suporte estrutural para edifícios, normalmente abaixo do telhado.As vigas do edifício ou suas paredes sustentam as terças.Embora sejam mais frequentemente usados em edifícios metálicos, também podem substituir vigas densamente compactadas em edifícios com estrutura de madeira.As terças de um telhado sustentam o peso da cobertura.O painel de madeira, compensado ou chapa de metal que forma a superfície do telhado é conhecido como cobertura.Geralmente é feito de concreto, preenchido com algum tipo de impermeabilização e geralmente coberto com isolamento.
